Energía KNT
1 / 5
| Nombre del modelo | 700-4G | 1000-4G | 1500-4G | 2000-4G | 2500-4G | 3000-4G | 3600-4G |
| Cc de entrada | |||||||
| Recomendado máx. Energía fotovoltaica | 0.9KW | 1,2 KW | 1.8KW | 2.3KW | 3kW | 3.5KW | 4kW |
| Voltaje de entrada de Max. | 600V | ||||||
| La tensión nominal | 200V | 330V | |||||
| Tensión de arranque | 60V | 90V | |||||
| MPPT rango de tensión | 50-500V | 80-500V | |||||
| Corriente de entrada de Max. | 11A | 19A | |||||
| Max corriente de cortocircuito. | 17,2un | 30A | |||||
| Número de MPPT./Máx. número de cadenas de entrada. | 1/1 | 1/2 | |||||
| La salida ac | |||||||
| Potencia nominal de salida | 0.7KW | 1kW | 1,5 KW | 2kW | 2.5KW | 3kW | 3.6KW |
| Max potencia de salida aparente. | 0.8KVA | 1.1KVA | 1.7KVA | 2.2KVA | 2.8KVA | 3.3KVA | 3.6KVA |
| La potencia de salida máx. | 0.8KW | 1.1KW | 1.7KW | 2,2 KW | 2.8KW | 3.3KW | 3.6KW |
| La tensión nominal de la grid | 1/N/PE, 220/230 V | ||||||
| La frecuencia nominal de la grid | 50/60 Hz | ||||||
| La corriente de salida nominal de la grid | 3.2A/3.0A | 4.5A/4.3A | 6.8A/6.5A | 9.1A/8.7A | 11,4A/10,9un | 13.6A/13A | 16A |
| La corriente de salida máx. | 4.4A | 5.2A | 8.1A | Un 10,5 | Un 13,3 | 15.7A | 16A |
| Factor de potencia | >0.99 (0,8 - 0,8 líder quedando) | ||||||
| THDi | <3% | ||||||
| La eficiencia | |||||||
| Eficiencia Max. | El 97,2% | El 97,5% | |||||
| La eficacia de la UE | El 96,5% | Un 96,8% | |||||
| La protección | |||||||
| DC de protección de polaridad inversa | Sí | ||||||
| Protección contra cortocircuitos | Sí | ||||||
| Protección contra sobrecorriente salida | Sí | ||||||
| Protección contra sobretensiones | Sí | ||||||
| Control Grid | Sí | ||||||
| Protección anti-islanding | Sí | ||||||
| Protección de temperatura | Sí | ||||||
| Interruptor DC integrado | Opcional | ||||||
| Los datos generales | |||||||
| Dimensiones (W*H*D) | 310*373*160 mm. | ||||||
| El peso | 7.4Kg | 7.7Kg | |||||
| Topología | Transformerless | ||||||
| Autoconsumo | <1W (noche). | ||||||
| Rango de funcionamiento a temperatura ambiente | -25 a +60°C | ||||||
| Humedad relativa | 0-100% | ||||||
| Ingress Protection | IP65 | ||||||
| Concepto de refrigeración | Convección natural | ||||||
| Altitud máxima de operación. | 4000m | ||||||
| Estándar de conexión de red | VDE-AR-N 4105, VDE V 0124, VDE V 0126-1-1, UTE C15-712-1, NRS 097-1-2, G98, G99, EN 50549-1/-2, RD 1699, la norma UNE 206006, UNE 206007-1, IEC 61727 | ||||||
| Estándar de seguridad/EMC | IEC 62109-1/-2, IEC 62116, EN 61000-6-1/-2/-3/-4 | ||||||
| Características | |||||||
| Conexión de CC | MC4 conector | ||||||
| Conexión de CA | Enchufe rápido | ||||||
| Mostrar | Pantalla LCD | ||||||

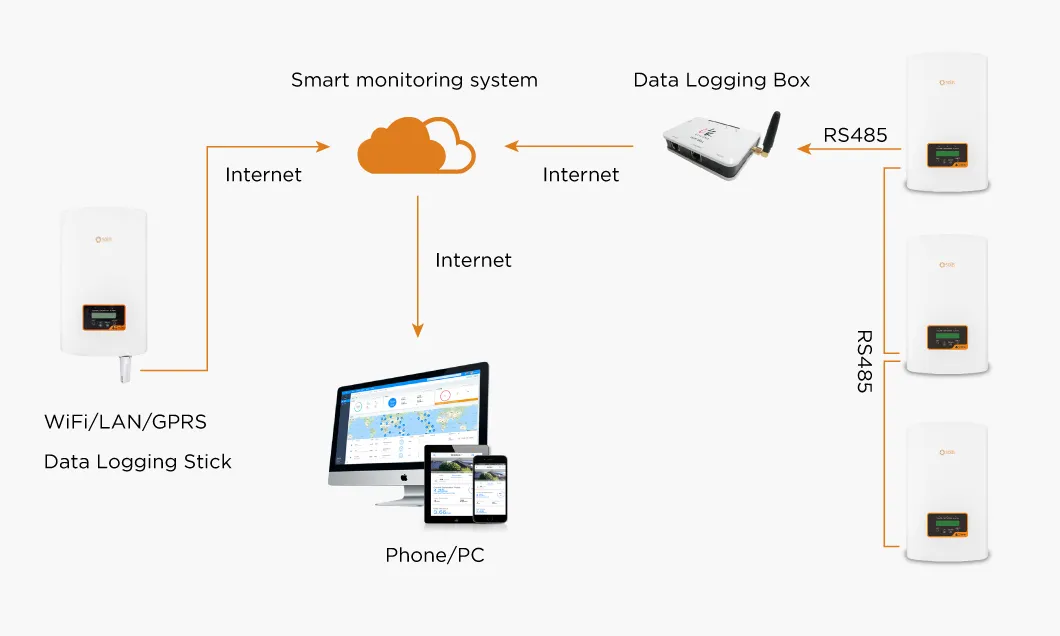

| La comunicación | RS485, Opcional: Wi-Fi, GPRS | ||||||
| Los modelos | 2.5K | 3K | 3.6K | 4K | 4.6K | 5K | 6K |
| Cc de entrada | |||||||
| Recomendado máx. Energía fotovoltaica | 3kW | 3.5KW | 4.2KW | 4.6KW | 5.3KW | 5.8KW | 6.6KW |
| Voltaje de entrada de Max. | 550V | 600V | |||||
| La tensión nominal | 250V | 330V | |||||
| Tensión de arranque | 60V | 120V | |||||
| MPPT rango de tensión | 50-450V | 90-520V | |||||
| Corriente de entrada de Max. | 11A/11A | ||||||
| Max corriente de cortocircuito. | 17,2A/17,2un | ||||||
| Número de MPPT./Máx. número de cadenas de entrada. | 2/2 | ||||||
| La salida ac | |||||||
| Potencia nominal de salida | 2.5KW | 3kW | 3.6KW | 4kW | 4.6KW | 5kW | 6kW |
| Max potencia de salida aparente. | 2.8KVA | 3.3KVA | 4kVA. | 4.4KVA | 5kVA. | 5kVA. | 6kVA. |
| La potencia de salida máx. | 2.8KW | 3.3KW | 4kW | 4.4KW | 5kW | 5kW | 6kW |
| La tensión nominal de la grid | 1/N/PE, 220/230 V | ||||||
| La frecuencia nominal de la grid | 50/60 Hz | ||||||
| La corriente de salida nominal de la grid | 11,4A/10,9un | 13.6A/13,0un | 16,0 A/15.7A | 18,2A/17,4un | 20,9A/20.0A | 22,7A/21,7un | 27,3un |
| La corriente de salida máx. | Un 13,3 | 15.7A | Un 16,0 | Un 21,0 | 23.8A | 25.0A | 27,3un |
| Factor de potencia | >0.99 (0,8 - 0,8 líder quedando) | ||||||
| THDi | <3% | ||||||
| La eficiencia | |||||||
| Eficiencia Max. | 97,8% | 98,1% | |||||
| La eficacia de la UE | El 97,1% | El 97,3% | |||||
| La protección | |||||||
| DC de protección de polaridad inversa | Sí | ||||||
| Protección contra cortocircuitos | Sí | ||||||
| Protección contra sobrecorriente salida | Sí | ||||||
| Protección contra sobretensiones | Sí | ||||||
| Control Grid | Sí | ||||||
| Protección anti-islanding | Sí | ||||||
| Protección de temperatura | Sí | ||||||
| Interruptor DC integrado | Opcional | ||||||
| Los datos generales | |||||||
| Dimensiones (W*H*D) | 310*543*160 mm. | ||||||
| El peso | 11,5kg. | ||||||
| Topología | Transformerless | ||||||
| Autoconsumo | <1W (noche). | ||||||
| Rango de funcionamiento a temperatura ambiente | -25 a +60°C | ||||||
| Humedad relativa | 0-100% | ||||||
| Ingress Protection | IP65 | ||||||
| Concepto de refrigeración | Convección natural | ||||||
| Altitud máxima de operación. | 4000m | ||||||
| Estándar de conexión de red | VDE-AR-N 4105, VDE V 0124, VDE V 0126-1-1, UTE C15-712-1, NRS 097-1-2, G98, G99, EN 50549-1/-2, RD 1699, la norma UNE 206006, UNE 206007-1, IEC 61727 | ||||||
| Estándar de seguridad/EMC | IEC 62109-1/-2, IEC 62116, EN 61000-6-2/-3 | ||||||
| Características | |||||||
| Conexión de CC | MC4 conector | ||||||
| Conexión de CA | Enchufe rápido | ||||||
| Mostrar | Pantalla LCD | ||||||
| La comunicación | RS485, Opcional: Wi-Fi, GPRS | ||||||
| Los modelos | 7K | 8K | 9K | 10K |
| Cc de entrada | ||||
| Recomendado máx. Energía fotovoltaica | 10.5 kW | 12 kW | 13.5 kW | 15 kW |
| Voltaje de entrada de Max. | 600 V | |||
| La tensión nominal | 330 V | |||
| Tensión de arranque | 120 V | |||
| MPPT rango de tensión | 100-500 V | |||
| Corriente de entrada de Max. | 14 / 14 / 14 UN | |||
| Max corriente de cortocircuito. | 22 / 22 / 22 | |||
| Número de MPPT./Máx. número de cadenas de entrada. | 3 / 3 | |||
| La salida ac | ||||
| Potencia nominal de salida | 7 kW | 8 kW | 9 kW | 10 kW |
| Max potencia de salida aparente. | 7.7 kVA. | 8.8 kVA. | 9.9 kVA. | 10 kVA. |
| La potencia de salida máx. | 7.7 kW | 8,8 kW | 9.9 kW | 10 kW |
| La tensión nominal de la grid | 1/N/PE, a 220 V / 230 V | |||
| La frecuencia nominal de la grid | 50 Hz / 60 Hz | |||
| La corriente de salida nominal de la grid | 31.8 / 30.4 Un | 36.4 / 34.8 Un | 40.9 / 39.1 Un | 45.5 / 43.5 Un |
| La corriente de salida máx. | Un 33,7 | 36.6 Un | 41.3 Un | Un 45,9 |
| Factor de potencia | >0.99 (0,8 - 0,8 líder quedando) | |||
| THDi | <3% | |||
| La eficiencia | ||||
| Eficiencia Max. | El 98,0% | |||
| La eficacia de la UE | El 97,1% | |||
| La protección | ||||
| DC de protección de polaridad inversa | Sí | |||
| Protección contra cortocircuitos | Sí | |||
| Protección contra sobrecorriente salida | Sí | |||
| Protección contra sobretensiones | Sí | |||
| Control Grid | Sí | |||
| Protección anti-islanding | Sí | |||
| Protección de temperatura | Sí | |||
| AFCI integrado (DC arc culpa el circuito de protección) | Sí (1) | |||
| Interruptor DC integrado | Opcional | |||
| Los datos generales | ||||
| Dimensiones (W*H*D) | 333*579*253 mm | |||
| El peso | 18.5 kg. | |||
| Topología | Transformerless | |||
| La auto-consumo (noche). | <1 W | |||
| Rango de funcionamiento a temperatura ambiente | -25 a +60°C | |||
| Humedad relativa | 0-100% | |||
| Ingress Protection | IP66. | |||
| Concepto de refrigeración | Convección natural | |||
| Altitud máxima de operación. | 4000 m | |||
| Estándar de conexión de red | G99, EN 50549-1, IEC 62116, IEC 61727, IEC60068, IEC 61683, EN 50530 | |||
| Estándar de seguridad/EMC | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4 | |||
| Características | ||||
| Conexión de CC | MC4 conector | |||
| Conexión de CA | Terminal de OT | |||
| Mostrar | Pantalla LCD | |||
| La comunicación | RS485, Opcional: Wi-Fi, GPRS | |||
| Los modelos | 3K | 4K | 5K | 6K | 8K | 10K | 12k. | 15K. | 20K. |
| Cc de entrada | |||||||||
| Recomendado máx. Energía fotovoltaica | 4,5 kW | 6 kW | 7,5 kW | 9 kW | 12 kW | 15 kW | 18 kW | El 22,5 kW | 30 kW |
| Voltaje de entrada de Max. | 1100 V | ||||||||
| La tensión nominal | 600 V | ||||||||
| Tensión de arranque | 180 V | ||||||||
| MPPT rango de tensión | 160-1000 V | ||||||||
| Corriente de entrada de Max. | 16 / 16 A | 32 / 32 | |||||||
| Max corriente de cortocircuito. | 20 / 20 | 40 / 40 | |||||||
| Número de MPPT./Máx. número de cadenas de entrada. | 2/2 | 2/4 | |||||||
| La salida ac | |||||||||
| Potencia nominal de salida | 3 kW | 4 kW | 5 kW | 6 kW | 8 kW | 10 kW | 12 kW | 15 kW | 20 kW |
| Max potencia de salida aparente. | 3.3 kVA. | 4.4 kVA. | 5.5 kVA. | 6.6 kVA. | 8.8 kVA. | 11 kVA. | 13.2 kVA. | 16.5 kVA. | 22 kVA. |
| La potencia de salida máx. | 3,3 kW | 4.4 kW | 5.5 kW | 6,6 kW | 8,8 kW | 11 kW | 13.2 kW | 16.5 kW | 22 kW |
| La tensión nominal de la grid | 3/N/PE, a 220 V / 380 V, 230V / 400 V | ||||||||
| La frecuencia nominal de la grid | 50 Hz / 60 Hz | ||||||||
| La corriente de salida nominal de la grid | 4.6 / 4.3 Un | 6.1 / 5.8 Un | 7.6 / 7.2 Un | 9.1 / 8.7 Un | 12.2 / 11.5 Un | 15.2 / 14.4 Un | 18.2 / 17.3 Un | 22.8 / 21.7 Un | 30.4 / 28.9 Un |
| La corriente de salida máx. | 4.7 Un | 6.4 A | 7.9 Un | 9.5 Un | 12.7 Un | 15.9 Un | 19.1 Un | 23.8 Un | 31.8 Un |
| Factor de potencia | >0.99 (0,8 - 0,8 líder quedando) | ||||||||
| THDi | <2% | ||||||||
| La eficiencia | |||||||||
| Eficiencia Max. | El 98,3% | El 98,5% | El 98,6% | El 98,7% | |||||
| La eficacia de la UE | El 97,7% | El 97,9% | El 98,0% | 98,1% | |||||
| La protección | |||||||||
| DC de protección de polaridad inversa | Sí | ||||||||
| Protección contra cortocircuitos | Sí | ||||||||
| Protección contra sobrecorriente salida | Sí | ||||||||
| Protección contra sobretensiones | Sí | ||||||||
| Control Grid | Sí | ||||||||
| Protección anti-islanding | Sí | ||||||||
| Protección de temperatura | Sí | ||||||||
| AFCI integrado (DC arc culpa el circuito de protección) | Sí (1) | ||||||||
| Interruptor DC integrado | Opcional | ||||||||
| Los datos generales | |||||||||
| Dimensiones (W*H*D) | 310*563*219 mm | ||||||||
| El peso | El 17,8 kg. | 18.8 kg. | 20 kg. | ||||||
| Topología | Transformerless | ||||||||
| La auto-consumo (noche). | <1 W | ||||||||
| Rango de funcionamiento a temperatura ambiente | -25 a +60°C | ||||||||
| Humedad relativa | 0-100% | ||||||||
| Ingress Protection | IP66. | ||||||||
| Concepto de refrigeración | Convección natural | Ventilador de refrigeración redundantes inteligente | |||||||
| Altitud máxima de operación. | 4000 m | ||||||||
| Estándar de conexión de red | G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 UTE C / 15 / VFR:2019, RD 1699/RD 244 / UNE 206006 / La norma UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530 | ||||||||
| Estándar de seguridad/EMC | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4 | ||||||||
| Características | |||||||||
| Conexión de CC | MC4 conector | ||||||||
| Conexión de CA | Enchufe rápido | ||||||||
| Mostrar | Pantalla LCD | ||||||||
| La comunicación | RS485, Opcional: Wi-Fi, GPRS | ||||||||
