Resumen técnico y características principales de operación del inversor activo.

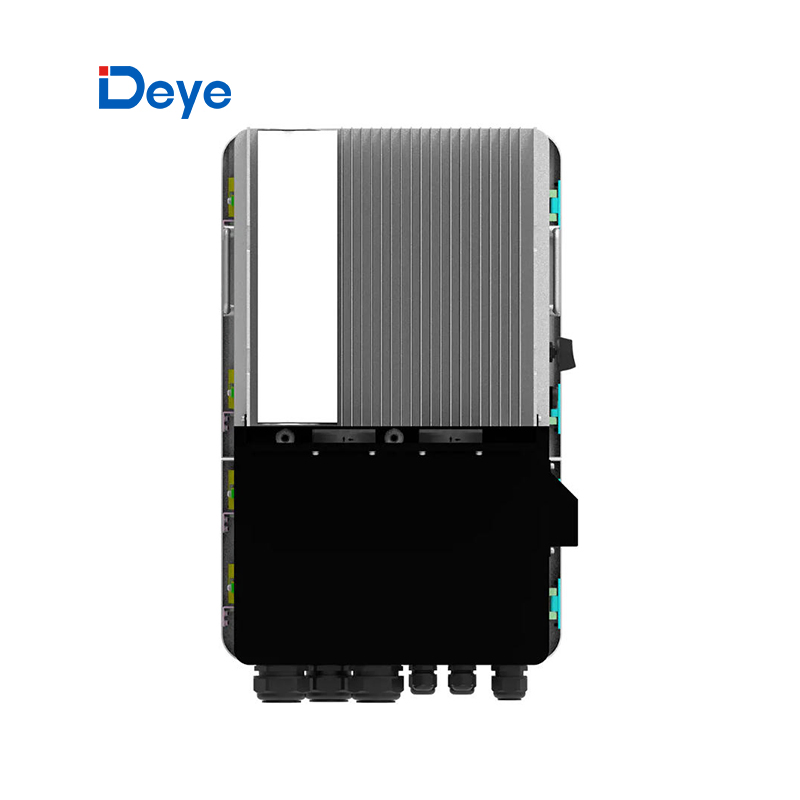

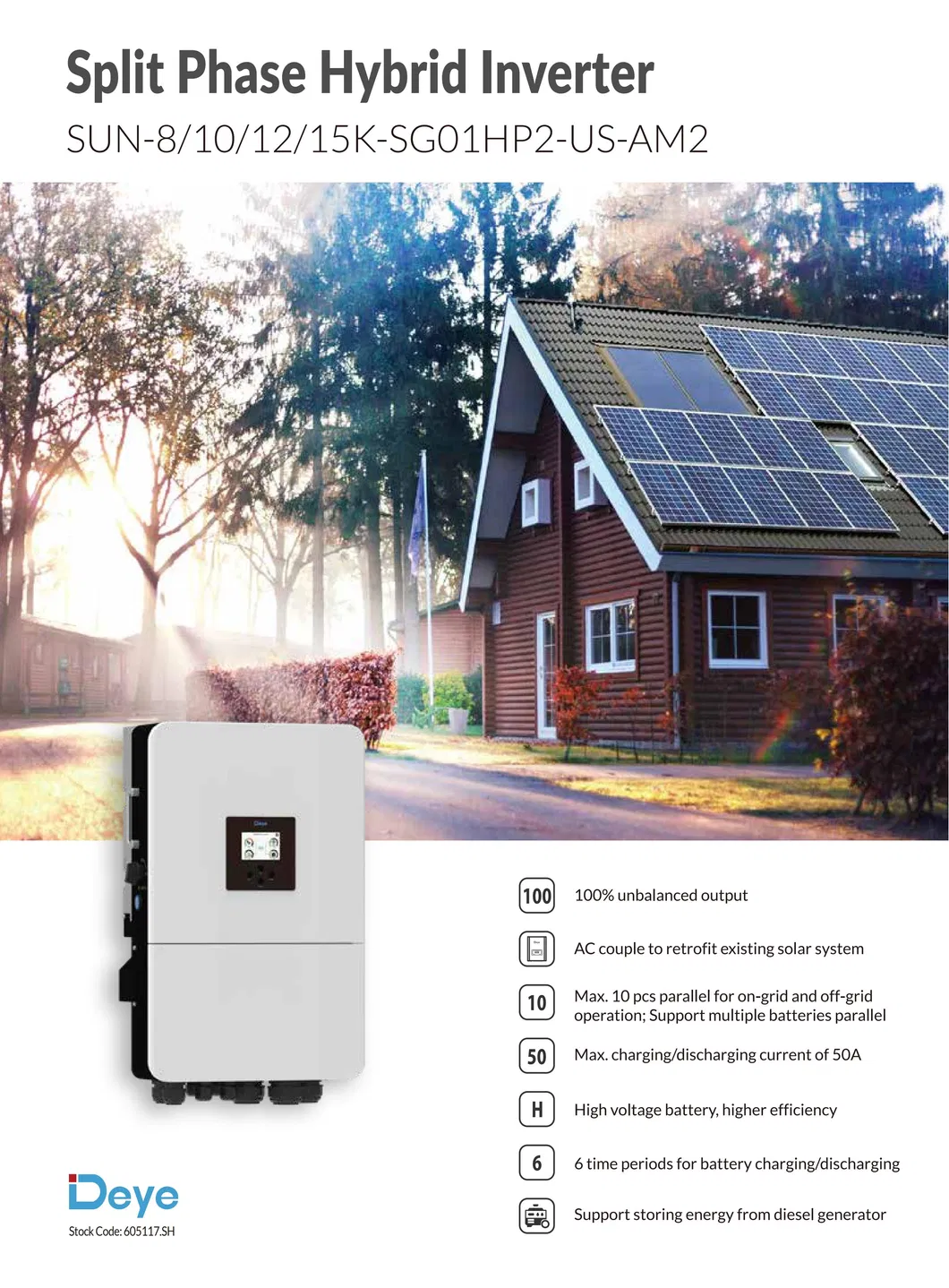

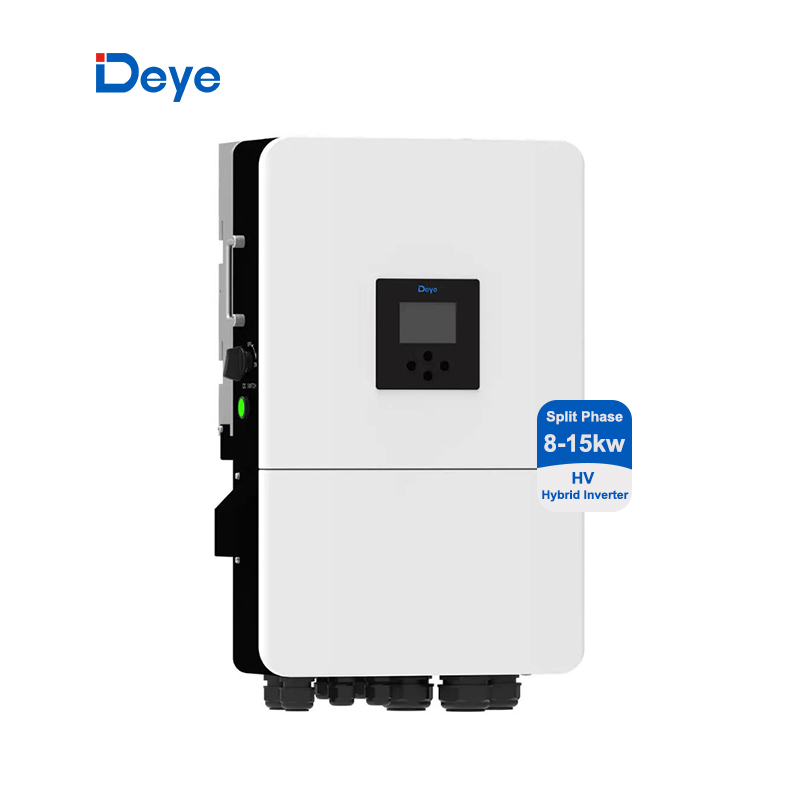

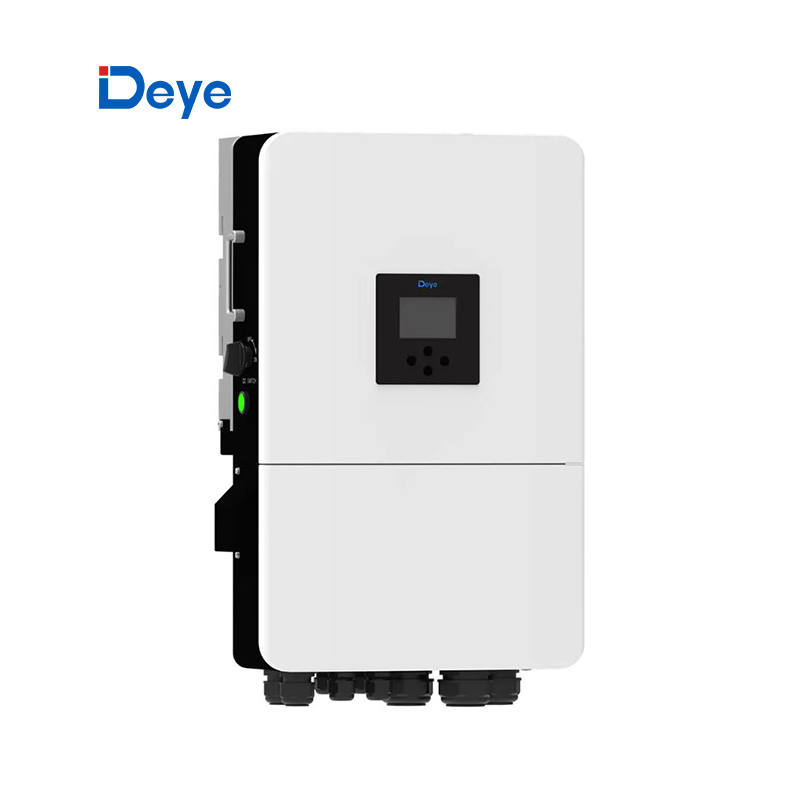

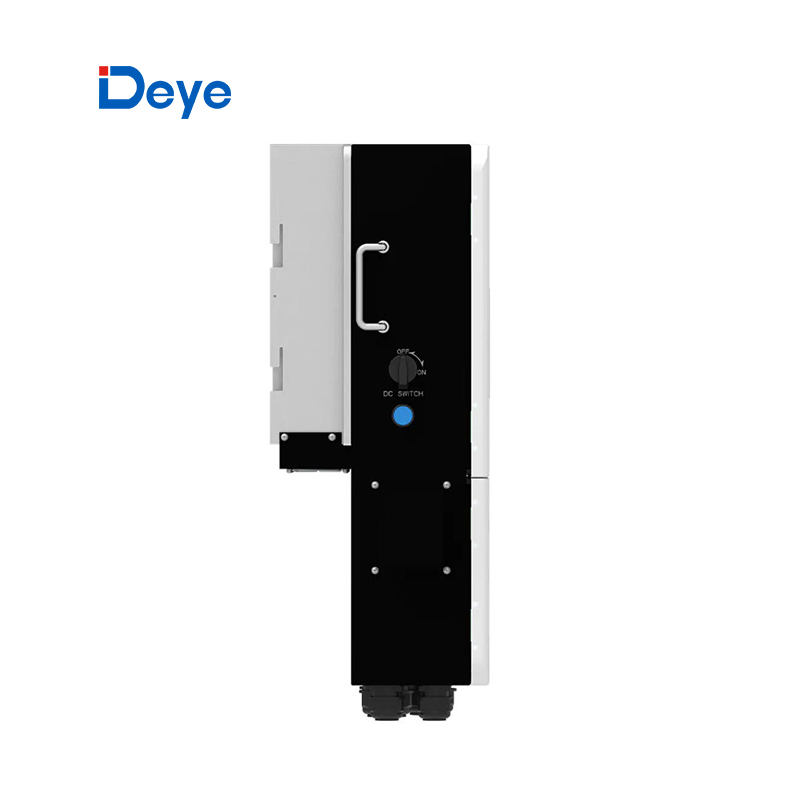

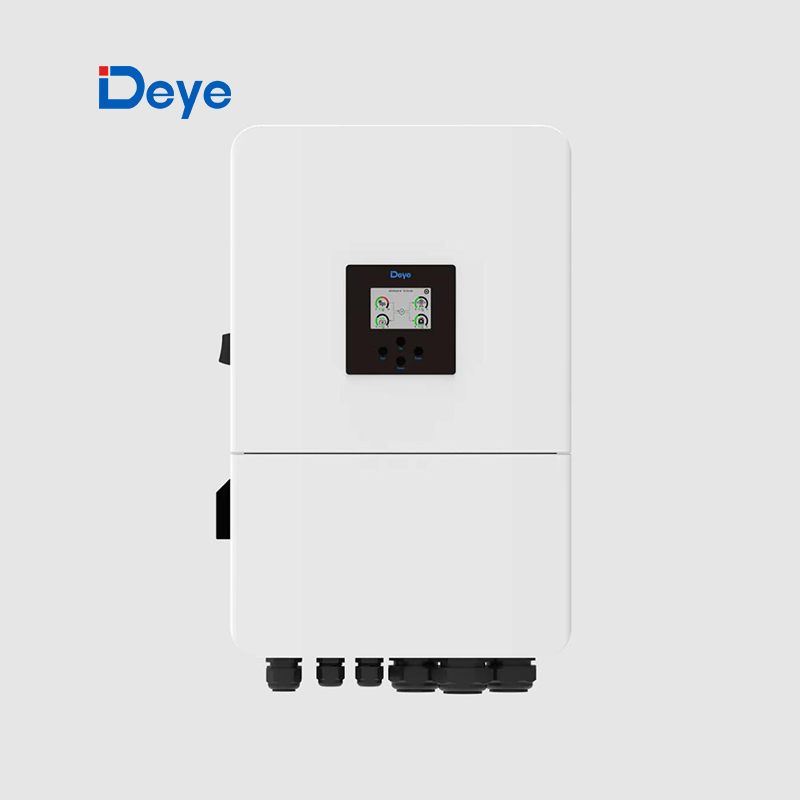

Versión EE.UU. SUN-8/10/12/15K-SG01HP2-US-AM2 fase dividida 120V/240V 8kW 10kW 12kw 15kW Inversor solar híbrido de alta tensión
| Modelo | SUN-8K-SG01HP2-US-AM2 | SUN-10K-SG01HP2-US-AM2 | SUN-12K-SG01HP2-US-AM2 | SUN-15K-SG01HP2-US-AM2 |
|---|---|---|---|---|
| Datos de entrada de la batería | ||||
| Tipo de batería | Ión-litio | |||
| Rango de tensión de la batería (V) | 160-500 | |||
| Máx. Corriente de carga (A) | 50 | |||
| Máx. Corriente de descarga (A) | 50 | |||
| Estrategia de carga batería de Forli-ion | Autoadaptación al BMS | |||
| Número de entrada de batería | 1 | |||
| Datos de entrada de cadena PV | ||||
| Máx. Potencia de acceso PV (W) | 16000 | 20000 | 24000 | 30000 |
| Máx. Potencia de entrada PV (W) | 12000 | 15000 | 18000 | 22500 |
| Máx. Tensión de entrada PV (V) | 550 | |||
| Tensión de arranque (V) | 180 | |||
| Rango de tensión MPPT (V) | 150-500 | |||
| Tensión nominal de entrada de PV (V) | 380 | |||
| Máx. Corriente de entrada PV de funcionamiento (A) | 26+26 | |||
| Máx. Corriente de cortocircuito de entrada (A) | 39+39 | |||
| No de petardos MPP/no de cadenas MPP Tracker | 2/2+2 | |||
| Datos de entrada/salida de CA | ||||
| Potencia activa nominal de entrada/salida de CA (W) | 8000 | 10000 | 12000 | 15000 |
| Máx. Potencia aparente de entrada/salida de CA (va) | 8000 | 10000 | 12000 | 15000 |
| Corriente nominal de entrada/salida de CA (A) | 33,4 | 41,7 | 50 | 62,5 |
| Máx. Corriente de entrada/salida de CA (A) | 33,4 | 41,7 | 50 | 62,5 |
| Máx. Paso a través de CA continuo (red a carga) (A) | 150 | |||
| Potencia máxima (fuera de la red) (W) | 1,5 veces de potencia nominal, 10s | |||
| Rango de ajuste del factor de potencia | 0,8, lo que lleva a 0,8 retrasos | |||
| Tensión nominal de entrada/salida/rango (V) | 120/240, 208 0,85Un-1,1Un | |||
| Frecuencia/rango de la cuadrícula de entrada/salida nominal (Hz) | 60/55-65 | |||
| Formulario Conexión a la cuadrícula | 2L+N+PE | |||
| Distorsión armónica de corriente total THDi | <3% (de potencia nominal) | |||
| Corriente de inyección de CC | <0,5% pulg | |||
| Eficiencia | ||||
| Máx. Eficiencia | 97,6% | |||
| Eficiencia europea | 97,0% | |||
| MPPTEficiencia | >99% | |||
| Protección de equipos | ||||
| Integrado | Protección de conexión inversa de polaridad dc, protección contra sobrecorriente de salida ac, protección térmica, protección contra sobretensión de salida ac, protección contra cortocircuitos de salida ac, supervisión de componentes dc, protección contra caídas de carga de sobretensión, monitorización de corriente de fallo de tierra, interruptor de circuito de fallo de arco (opcional), supervisión de redes de alimentación, supervisión de protección de islas, detección de fallos de tierra, interruptor de entrada de CC, control de impedancia de aislamiento de terminal dc, detección de corriente residual (RCD), nivel de protección contra transitorios | |||
| Nivel de protección contra sobretensiones | TIPO II (DC), TIPO II (AC) | |||
| Interfaz | ||||
| Interfaz de comunicación | RS485/RS232/CAN | |||
| Modo de monitor | GPRS/WIFI/Bluetooth/4G/LAN (opcional) | |||
| Datos generales | ||||
| Rango de temperatura de funcionamiento (ºC) | -40 a +60ºC, >45ºC disminución | |||
| Humedad ambiente admisible | 0-100% | |||
| Altitud permitida | 2000m | |||
| Ruido (dB) | ≤55 | |||
| Clasificación de protección de entrada (IP) | TYPE3R | |||
| Topología del inversor | No aislado | |||
| Categoría de sobretensión | OVC II(DC), OVC III(AC) | |||
| Tamaño de la cabina (An. X al. X Pr. Mm) | 436×680×277,5 (sin conectores y soportes) | |||
| Peso (kg) | 34,8 | |||
| Tipo de refrigeración | Refrigeración inteligente por aire | |||
| Garantía | 5 años/10 años (El período de garantía depende del lugar de instalación final del inversor. Más información Consulte la Política de garantía) | |||
| Regulación de la red | IEEE 1547,1,SRD V2,0 | |||
| Seguridad / EMC Standard | FCC, UL 1741 | |||
