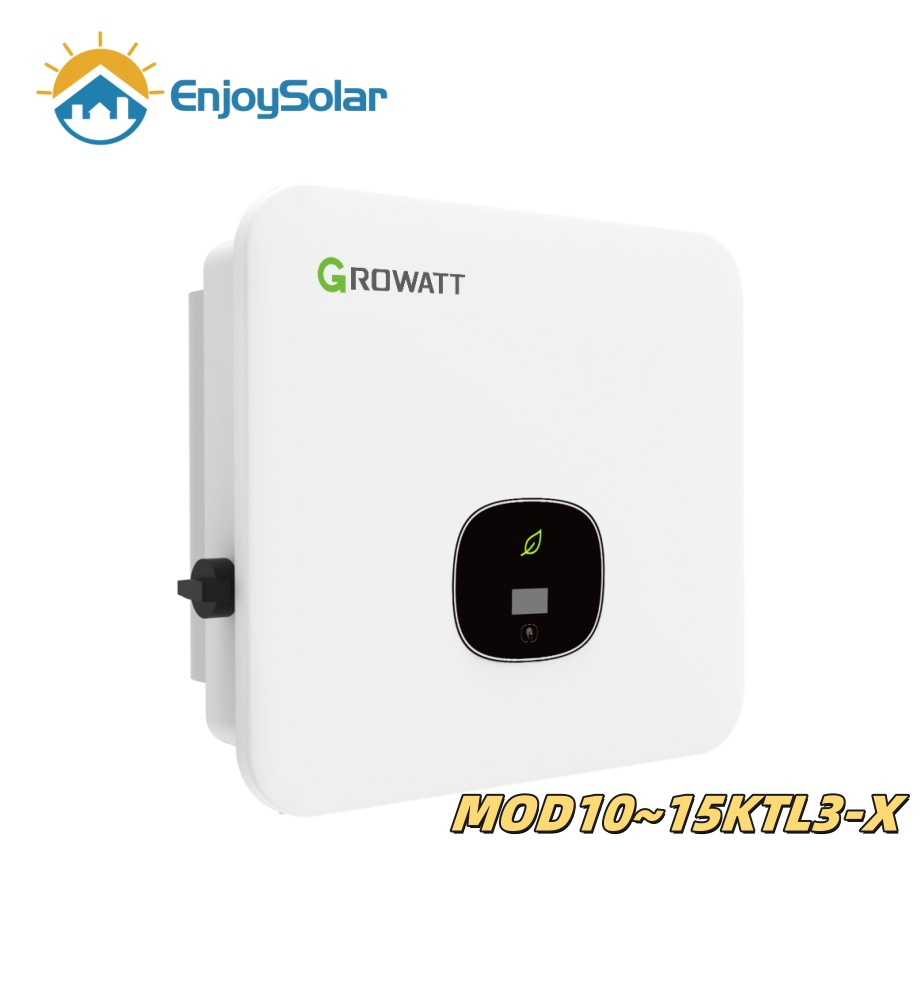

| No. de Modelo. | MOD 10KTL3-X |
| Naturaleza de flujo Fuente | Inversor activo |
| Fase | Tres |
| Potencia de salida | > 1000W |
| Proceso de dar un título | SAA, CE, ROHS, CCC, ul,csa, retie, inmmetro |
| Tipo | DC / AC Inverters |
| Fuente de alimentación | Energía solar |
| Las topologías de circuitos | Tipo de puente completo |
| Naturaleza de la onda de cuerdas | Inversor de onda sinusoidal |
| tipo de inversor | en el inversor de red |
| potencia del inversor | 10kw 12kw 15kw |
| potencia de salida de ca | 400vac, trifásico |
| frecuencia nominal de ca | 50/60hz |
| cambiar hora | 10ms (típico) |
| modo de salida | en el inversor de red |
| grado de protección | ip66 |
| rango de temperatura de funcionamiento | -25~60℃ |
| método de enfriamiento | ventilador interno |
| material de la carcasa | aluminio |
| estándar de seguridad | iec 60068, ul1741, en62109 |
| emc | es/iec 61000-6-2, es/iec 61000-6-3, en61000-3-11 |
| conexión a la red | ieee1547, csa c22, en50549, vde4105, vde0126, rd16 |
| Paquete de Transporte | caja de cartón en el palet |
| Especificación | 425/387/178mm/16Kg |
| Origen | China |
| Código del HS | 8504403090 |
| Capacidad de Producción | 1000 unidades por día |
| Hoja de datos | MOD 10KTL3-X | MOD 11KTL3-X | MOD 12KTL3-X | MOD 15KTL3-X |
|---|---|---|---|---|
| Datos de entrada (PV) | ||||
| Potencia máxima recomendada de PV (para módulo STC) | 15000W | 16500W | 18000W | 22500W |
| Tensión de arranque | 160V | |||
| Máx. Tensión CC | 1100V | |||
| Tensión nominal | 580V | |||
| Rango/tensión nominal de MPPT | 140V-1000V | |||
| No de rastreadores MPP | 2 | |||
| No de cadenas PV por seguidor MPP | 1 | 1 | 1/2 | 1/2 |
| Corriente de entrada máx. Por seguidor MPP | 13A | 13A | 13/26A | 13/26A |
| Corriente de cortocircuito máx. Por seguidor MPP | 16A | 16A | 16/32A | 16/32A |
| Datos de salida (CA) | ||||
| Potencia nominal de CA | 10000W | 11000W | 12000W | 15000W |
| Máx. Potencia aparente de CA | 11000VA* | 12100VA | 13200VA | 16500VA |
| Rango/tensión nominal de CA | 220V/380V, 230V/400V (340-440V) | |||
| Frecuencia/rango nominal de la red de CA | 50/60 Hz (45-55Hz/55-65 Hz) | |||
| Corriente de salida máx | 16,7A | 18,3A | 20A | 25A |
| Tipo de conexión a la red de CA | 3W+N+PE | |||
| Eficiencia | ||||
| Eficiencia MÁXIMA | 98,60% | |||
| Eficiencia de MPPT | 99,90% | |||
| Dispositivos de protección | ||||
| Protección contra polaridad inversa dc | Sí | |||
| Interruptor de CC | Sí | |||
| Protección contra sobretensiones ac/dc | Tipo II / Tipo II | |||
| Control de resistencia de aislamiento | Sí | |||
| Protección contra cortocircuitos de CA | Sí | |||
| Control de fallos de masa | Sí | |||
| Control de red | Sí | |||
| Protección antiIslanding | Sí | |||
| Unidad de control de corriente residual | Sí | |||
| Supervisión de fallos de cadena | Sí | |||
| Protección de la AFCI | Opcional | |||
| General | ||||
| DIMENSIONES (AN./AL./PR.) | 425/387/178mm | |||
| Peso | 14kg | 14kg | 16kg | 16kg |
| Rango de temperatura de funcionamiento | –25 °C~60 °C (> 50 °C, DISMINUCIÓN DE POTENCIA) | |||
| Garantía (5/10 años) | Sí/opcional | |||

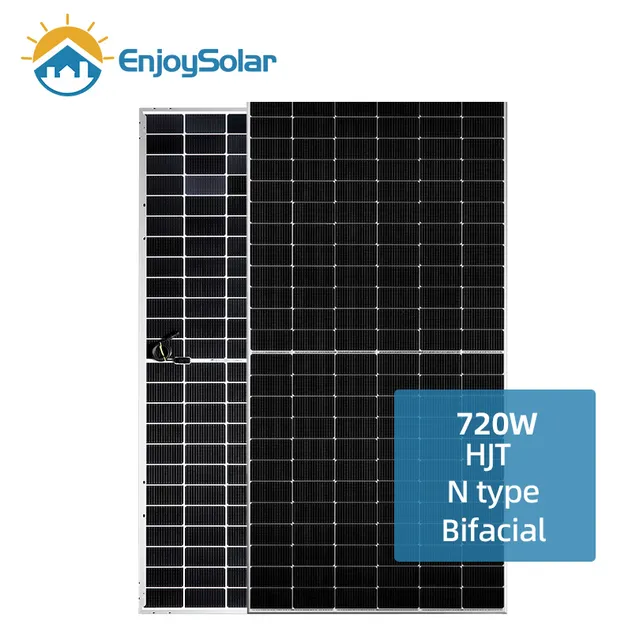

720W Panel solar Topcon
15kwh batería de litio
Inversor híbrido

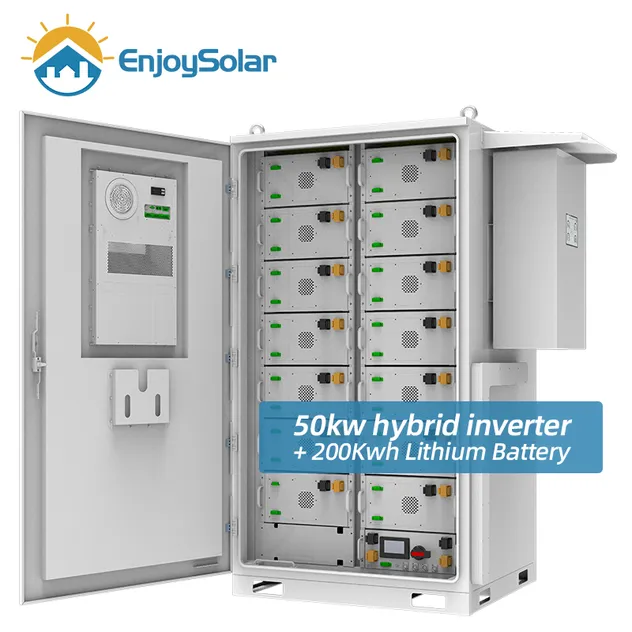

Todo en un gabinete de BESS
Pila de batería

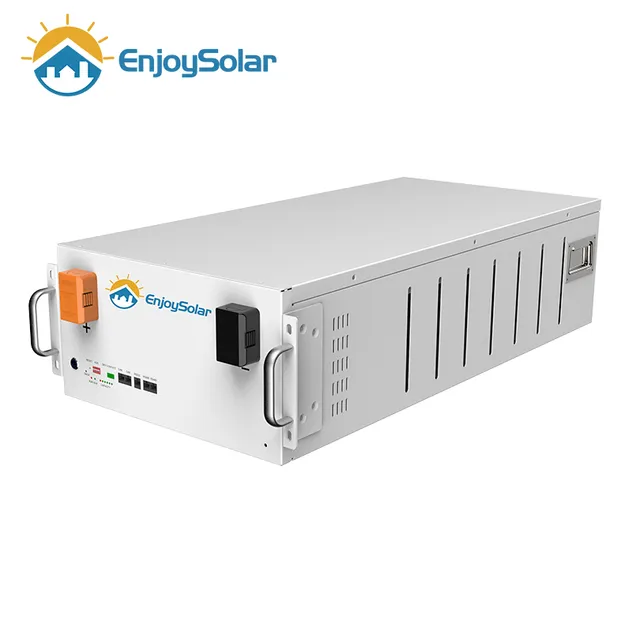

Batería solar de ión litio
