| ELEMENTO | Modelo | SUB-D-E3024 | SUB-D-3624 | SUB-D-6248 | SUB-D-11048 | SUB-D-6248GP | SUB-D-11048GP |
|---|---|---|---|---|---|---|---|
| ENTRADA | POTENCIA NOMINAL | 3KW | 3,6KW | 6,2KW | 11KW | 6,2KW | 11KW |
| Voltaje | 220/230/240VAC | ||||||
| Rango de tensión seleccionable | 170-280VAC±3V (para ordenadores personales) | ||||||
| 90-280VAC ±3V (para electrodomésticos) | |||||||
| Rango de frecuencia | 50 Hz/60 Hz (detección automática) | ||||||
| SALIDA | Voltaje | 220/230/240VAC ± 5% (modo Bat) | |||||
| Potencia de sobrevoltaje | 2 veces la potencia nominal durante 5 segundos | ||||||
| Protección contra sobrecarga | 21s a 105%~150% de carga; 11s a 150%~200% de carga; 400ms a>200% de carga | ||||||
| Eficiencia,PV a INV. | 97% (pico) | ||||||
| Eficiencia, batería a INV. | 94% (pico) | ||||||
| Tiempo de transferencia | 10 ms (para ordenadores personales); 20 ms (para electrodomésticos) | ||||||
| Forma de onda | Onda sinusoidal pura | ||||||

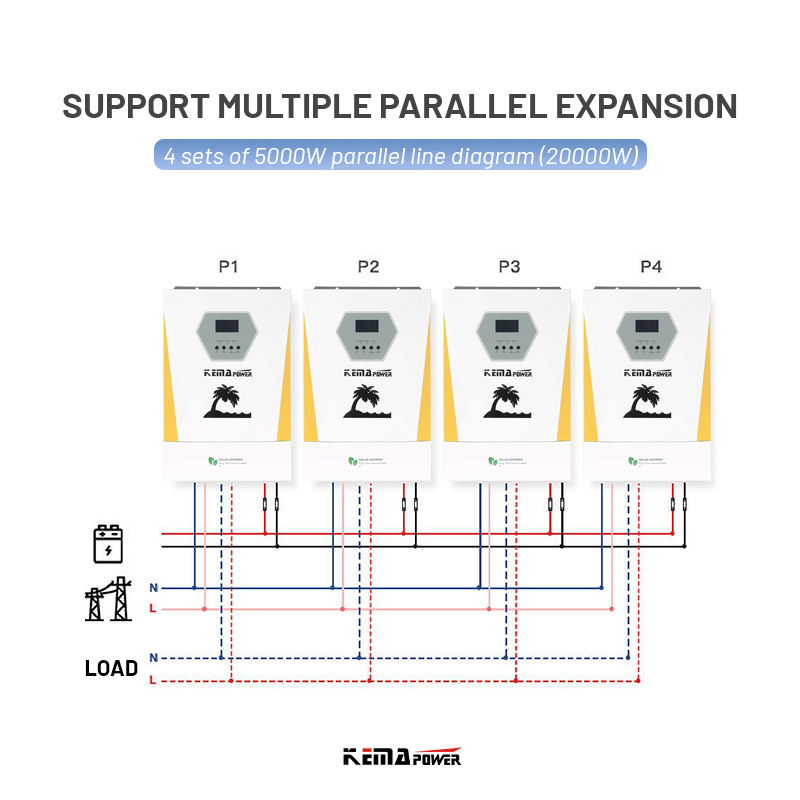

| Extensión paralela | inviable | inviable | inviable | inviable | Máx. 9pcs | Máx. 9pcs | |
| Operación conectada a la red | Tensión de salida | NO | 220/230/240VAC | ||||
| Rango de tensión de red | NO | 195-253VAC | |||||
| Rango de frecuencia de la rejilla | NO | 49-51±1Hz o 59-61±1Hz | |||||
| Corriente de salida | NO | 26,9A | 47,8A | ||||
| Rango de factor de potencia | NO | >0,99 | |||||
| Eficiencia de conversión | NO | 98% | |||||
| BATERÍA Y CARGADOR DE CA | Voltaje de la batería | 24 V DE CC | 48 V DE CC | ||||
| Tensión de carga constante (ajustable) | 28,2VDC | 56,4VDC | |||||
| Tensión de carga flotante (ajustable) | 27 V DE CC | 54 V DE CC | |||||
| Protección contra sobrecarga | 33 V DE CC | 63 V DE CC | |||||
| Corriente de carga (máx.) | 60A | 80A | 80A | 150A | 80A | 150A | |
| CARGADOR SOLAR | Potencia de matriz PV (máx.) | 3KW | 4,2KW | 6,2KW | 2*5,5KW | 6,2KW | 2*5,5KW |
| Rango MPPT | 50 ~ 500 V DE CC | 150 ~ 500 V DE CC | |||||
| Rango de trabajo PV | 300~400VDC | ||||||
| VOC de matriz PV (máx.) | 500 V DE CC | ||||||
| Corriente de entrada PV máx | 18A | 18A | 18A | 18A/18A | 18A | 18A/18A | |
| Corriente de carga PV máx | 60A | 100A | 100A | 150A | 100A | 150A | |
| Corriente de carga máxima | 100a, AC+Solar ajustable | 120A, AC+Solar ajustable | 150A, AC+Solar ajustable | 120A, AC+Solar ajustable | 150A, AC+Solar ajustable | ||
| Pantalla | LCD | V/HZ de entrada/salida; % de carga, va/W; sobrecarga; % de Bat V CC; Tipo BAT; PV1/PV2 V/WH; corriente de carga/descarga; configuración; código de avería y advertencia; modo de trabajo | |||||
| LED | AC/INV: Luz verde la salida de encendido permanente es alimentada por la red; la salida de destello es alimentada por la energía solar CARGA: Luz verde encendida: La batería está completamente cargada; parpadeando: La batería se está cargando FALLO: Luz roja encendida: Fallo del inversor; parpadeo: Calentamiento del inversor |
||||||
| Configurar/ajustar parámetro | Energía solar / energía de utilidad / prioridad de batería, corriente de carga unida , amplificador de carga de CA, rango de entrada de CA, VAC HZ, VDC Bat de vuelta a la alimentación de la red, VDC BAT de vuelta al modo Bat, selección de fuente de carga, alarma on OFF, bypass de sobrecarga, VDC de carga a granel / flotante, VDC Bat Low Cut , Carga de ecualización VDC / min / días, | ||||||
| Modo de trabajo de salida | Prioridad de Uower de utilidad | predeterminado. Prioridad de energía de la utilidad, solar y batería como reserva cuando la energía de la utilidad no está disponible | |||||
| Prioridad solar (SUBMODO) | prioridad de energía solar, suplemento de energía de utilidad para cargar cuando la energía solar no es suficiente, utilidad no disponible, suplemento de batería para cargar. Trabajando durante el día sin Bat | ||||||
| Prioridad de SBU | Prioridad de energía solar, cuando la energía solar no es suficiente,batería para complementar.cuando la energía de la batería no es suficiente, energía de la utilidad para cargar. Trabajando durante el día sin Bat | ||||||
| ENTORNO OPERATIVO | Humedad | 20% a 95% de humedad relativa (sin condensación) | |||||
| Altitud | No más de 1000m, lf 1000m<,la potencia de la velocidad bajará, MAX 4000m, consulte lEC62040 | ||||||
| Ruido | ≤50db | ||||||
| Temperatura de funcionamiento | -10°C - 50°C. | ||||||
| Temperatura de almacenamiento | -15°C - 60°C. | ||||||
| Interfaz de comunicación | N/A. | RS232; BMS/RS485; conector WIFI; contacto seco; puerto paralelo para 6,2KW/11KW | |||||
| Tamaño del producto | L*W*H | 495*312*146 | 570*500*148 | 495*312*146 | 570*500*148 | ||
| Peso neto (kg) | Kg | 9,13 | 10,52 | 10,79 | 18,99 | 10,79 | 18,99 |
| Tamaño de cartón | L*W*H | 565*385*195 | 708*570*241 | 565*385*195 | 708*570*241 | ||
| Peso de la caja | Kg | 10,35 | 11,84 | 12,42 | 22,21 | 12,42 | 22,21 |
