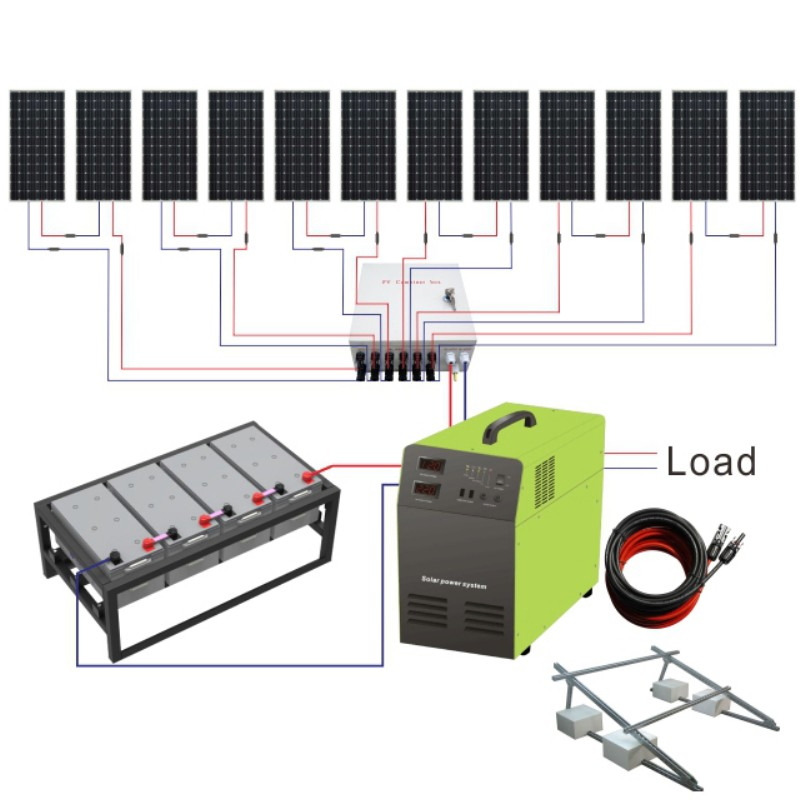

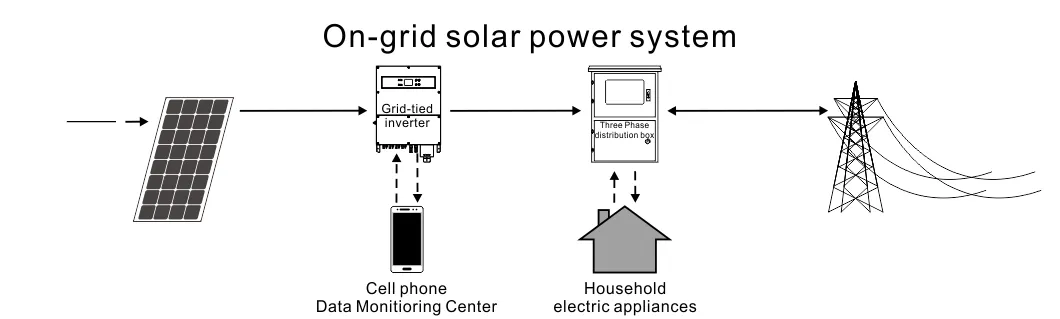

| Diagrama de Conexión |

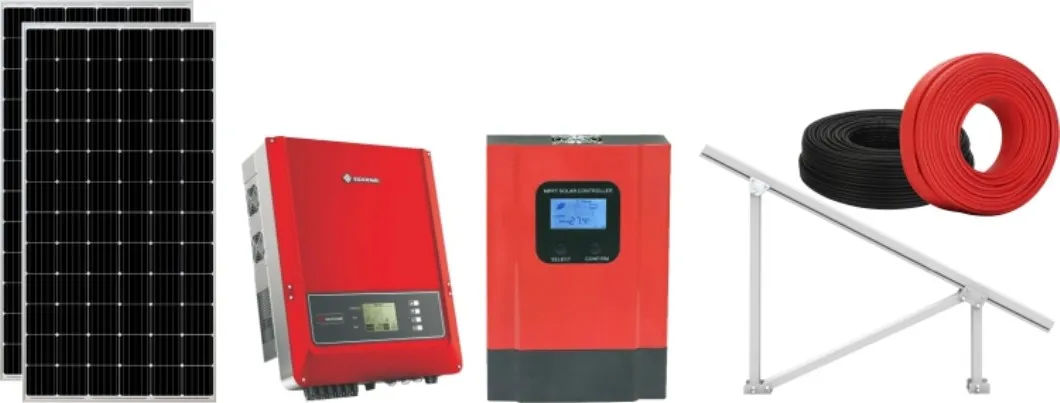

| La lista de configuración |
| El tema | La certificación | Descripción | Q'ty | La garantía |
|---|---|---|---|---|
| Panel solar | TUV/IEC / CE | Mono o poli | 8 PC | 20 años |
| Inversor | CGC / CQC / VDE | Uno (MPPT) tracking/ una fase de 220V, de 2000W/ SM-SH2000 | 1 | 5 años |
| Cuadro de distribución (opcional) | CE | Protección de la iluminación. El interruptor de aire, interruptor de la cuchilla, Fusegear | 1 | 5 años |
| Sistema de montaje | CE | Inclinar el soporte de techo soporte de suelo de cemento// el soporte de suelo el suelo | 1 set | 10 años |
| Cable de PV | TUV/ UL | DC el puerto de la PV1-F | 20m | 10 años |
| Puerto de CA YJV-3$4mm2 | 5m | 10 años |

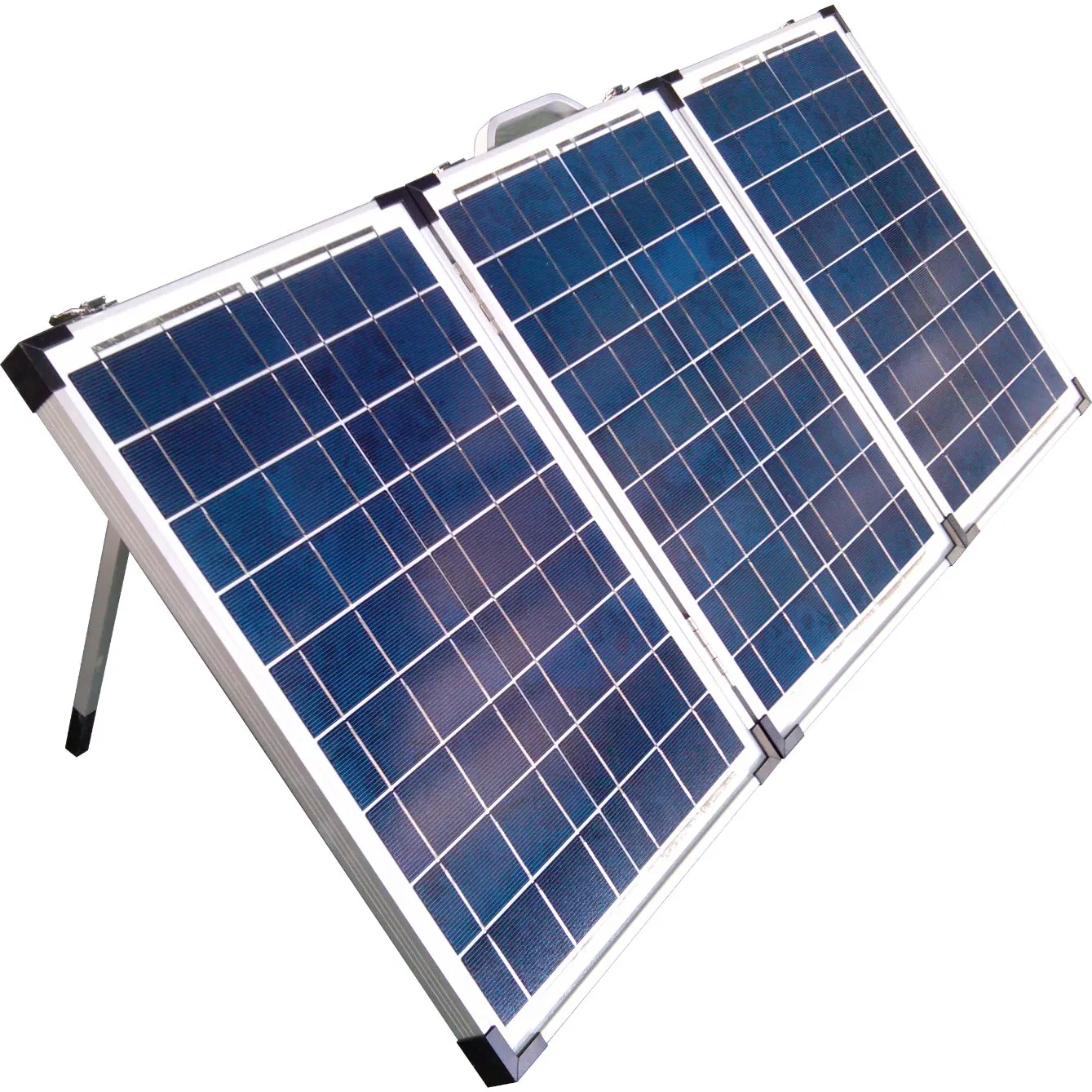

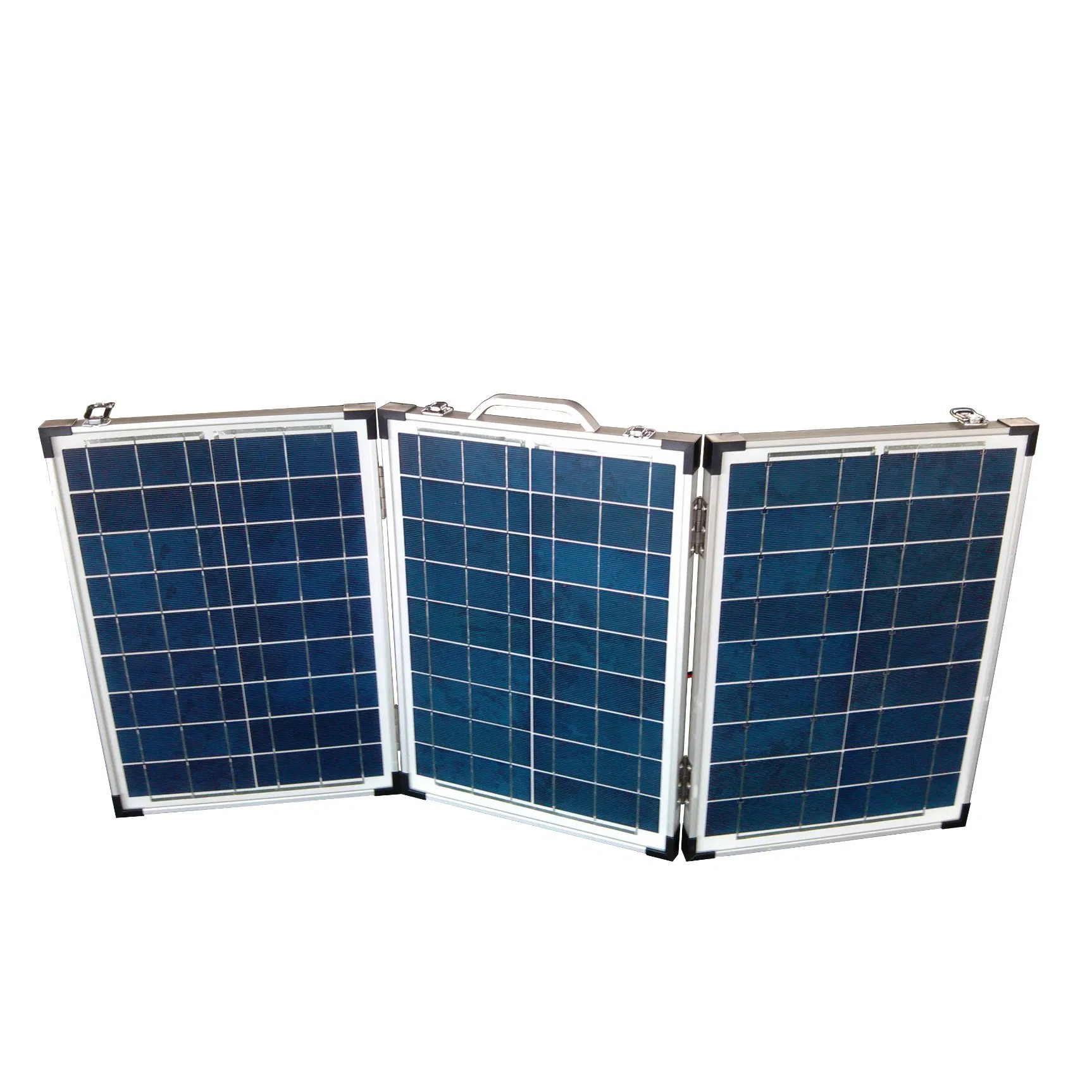

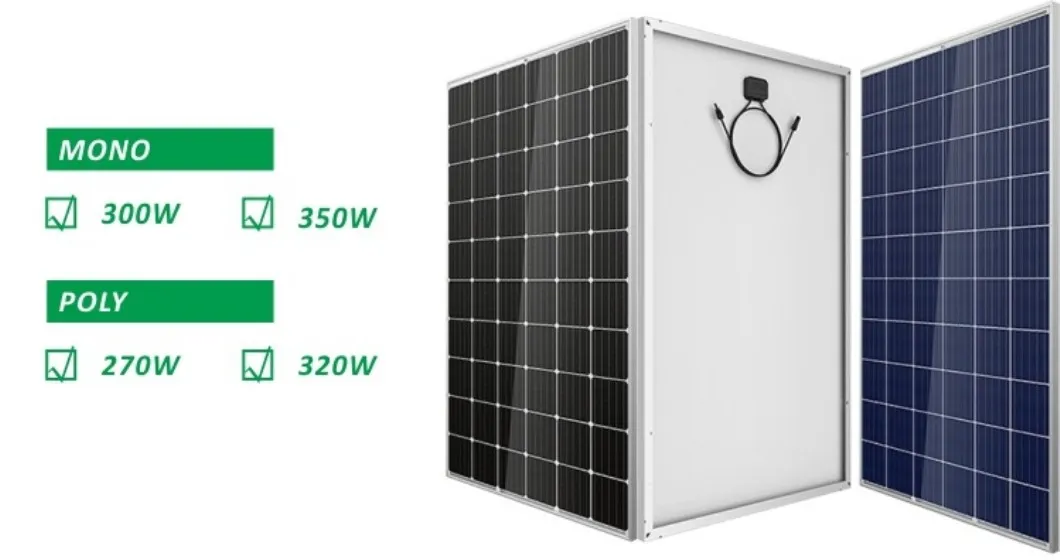

| Panel solar |
| Tipo | MONO | Poli | ||
|---|---|---|---|---|
| Clase de potencia | 280W | 335W | 270W | 320W |
| Tensión en circuito abierto (Voc) | 38.1 | 9.36 | 38.1 | 45.8 |
| Tensión de Cortocircuito (CAI) | 9.27 | 46 | 9.23 | 9.15 |
| La potencia máxima de tensión (VMP) | 8.84 | 8.76 | 31.1 | 37.2 |
| La potencia máxima de corriente (Imp) | 8.84 | 8.76 | 8.69 | 8.61 |
| La eficiencia | ≥17,1% | ≥17,2% | ≥16,5% | ≥16,4% |
| La dimensión (mm) | 1650x991x35 | 1960x991x35 | 1650x991x35 | 1960x991x35z |
| Peso (kg) | 18±5% | 22.5±5% | 18±5% | 22.5±5% |

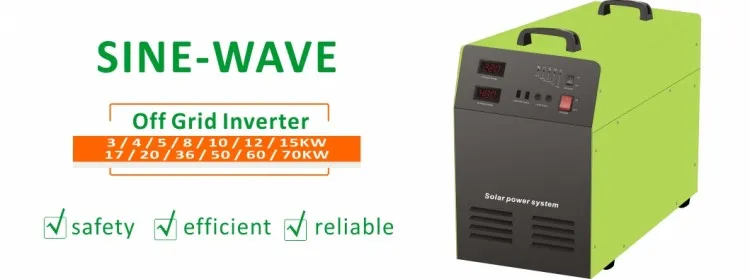

| El inversor solar |
| Rango de temperatura ambiente | -25~+60ºC (>45ºC Deloading) |
| Humedad relativa | 0~95% |
| La altura de funcionamiento máx. | 4000m (>Disminución de los 3000m) |
| Un grado de protección | IP65 |
| Topología | Transformerless |
| Noche de consumo de potencia (W) | <1 |
| Método Cooling | Convección natural |
| Emisión de ruido (dB) | <25 |
| Mostrar | Pantalla LCD |
| La garantía (año) | 5/10/15/20/25 Años (opcional) |

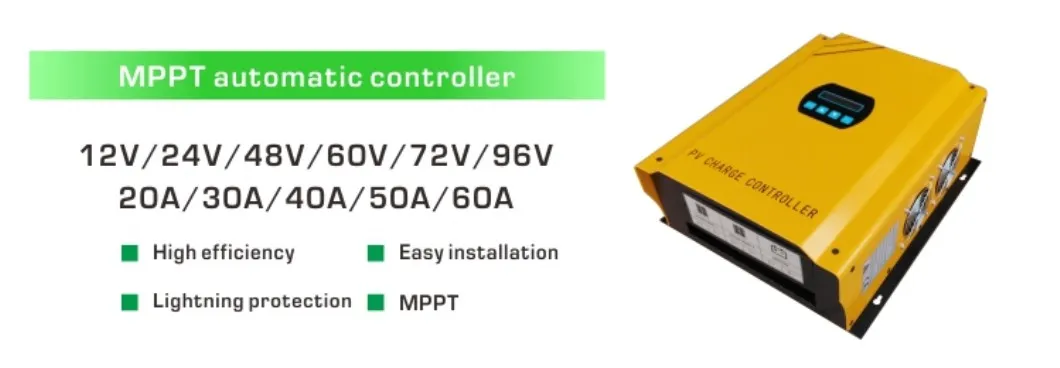

| Controlador solar |
| Corriente nominal de carga(A) | 40A | |
| Calificaron el voltaje de CC(V) | 24/48 la identificación automática | |
| Tensión máxima de entrada Solar(V) | 42/84 | |
| Batería | A lo largo de la tensión de protección de carga(V) | 28.6/57.2 |
| Batería | Durante la recuperación de la tensión de carga(V) | 27.4/54.8 |
| Batería | Tensión de carga constante(V) | 27/54 |
| Batería | A lo largo de la alarma de alta tensión(V) | 20/40 |
| Humedad y temperatura del medio ambiente | 0-90% sin condensar, 55ºC | |
| Funciones de protección | La protección contra la carga en la noche, A lo largo de la batería de carga, a través de la protección de descarga Invertir en conjunto de módulos solares |
|

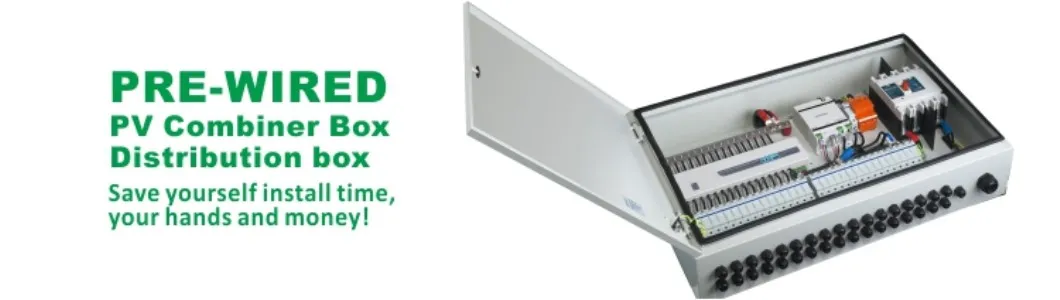

| PV caja combinadora |
| Los componentes | El parámetro | Función |
|---|---|---|
| El disyuntor (interruptor de aire) | 16A | Cuando la corriente del circuito protegido supera el valor especificado, el disyuntor romper de forma automática para proteger a todo el circuito. |
| Fusegear | 16A | Cuando la corriente del circuito protegido supera el valor especificado, Fusegear interrumpirá automáticamente. |
| El dispositivo de protección de bombeo (SPD) | UC:420V lmax:20KA; en:10KAUp≤1.8KV | Dispositivo de protección contra rayos fotovoltaica. |
| Una fase auto doble dispositivo de protección de sobretensión | Rango de trabajo, 220V 50Hz, protección contra sobretensión Uvo=270V±5V; bajo la protección de voltaje Uoe= 170±5 V | Cuando la tensión del circuito es más alta o inferior, se apagará automáticamente. Cuando la tensión alcanza el nivel medio, se recuperará automáticamente. |
| Interruptor de la cuchilla | / | Con la mano/ automático |
| Conductor | Conservas Re fino hilo de cobre, según VDE0295/IEC60228. Clase 5 |
| El aislamiento | Copolímero de poliolefina de haz de electrones coss vinculado |
| Chaqueta funda | Copolímero de poliolefina de haz de electrones coss vinculado |
| La tensión nominal | Uo/U=600V/1000VCA, 1000V/1800V de CC |
| Tensión de ensayo | 6500V, 50Hz, 5min |
| Clasificación de temperatura | -40°C-125°C ,más de 25 años (TUV) |
| Fuego | IEC 60332-1 |
| La emisión de humo | IEC61034, EN 50286-2 |
| Baja carga de fuego | La norma DIN 51 900 |
| La certificación | TUV 2PFG 1169/08 2007 PV1--F |

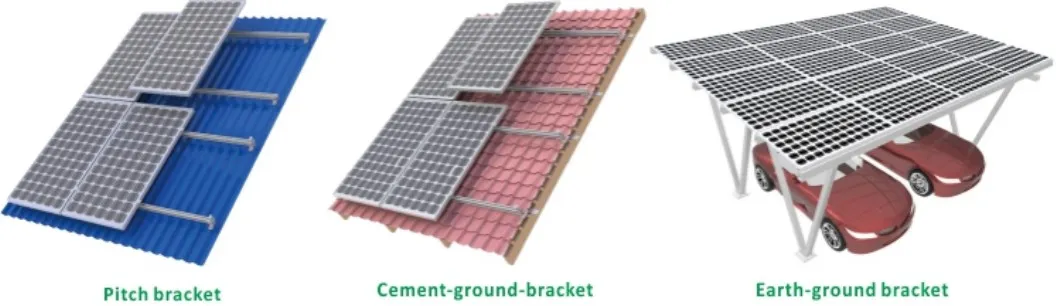

| Sistema Mounging |
La capacidad eólica de este tipo de sistema de montaje puede llegar a (40m/s, 32,5kg/ metros cuadrados, el nivel 13), capacidad de carga de nieve puede llegar a 70kg/ square meters.
Todo el sistema tiene un fuerte desempeño de seguridad.
Puede ser personalizado basado en la situación actual del cliente.
El sistema de montaje puede ser diseñado con la mejor solución basada en la pendiente del techo, suelo plano y el suelo del terreno.
Los paneles solares cuentan con una garantía de 20 años, el sistema de montaje tiene una garantía de 10 años, mientras que el inversor y el cuadro de distribución (opcional) disponen de 5 años de garantía básica.
El sistema de montaje está diseñado para una alta seguridad, soportando vientos de hasta 40 m/s (nivel 13, 32.5 kg/m²) y cargas de nieve de hasta 70 kg/m².
Incluye protección mediante disyuntor de 16A, fusible de seguridad (fusegear) de 16A, dispositivo de protección contra sobretensiones y rayos (SPD) y un dispositivo automático de protección de sobre y bajo voltaje.
El sistema de montaje puede personalizarse con soluciones óptimas diseñadas específicamente para techos inclinados, suelos de cemento plano o directamente sobre el terreno.
Los cables PV cuentan con certificaciones TUV 2PFG y UL, ofreciendo resistencia al fuego bajo la norma IEC 60332-1 y una vida útil superior a 25 años. Los paneles solares cumplen con las certificaciones TUV, IEC y CE.
El sistema utiliza módulos monocristalinos con una eficiencia ≥17%, optimizando el espacio al requerir aproximadamente 1 m² de techo para una potencia de 150W.
